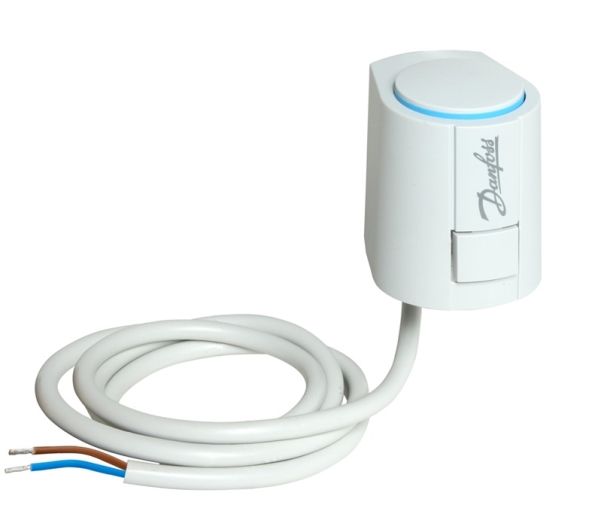

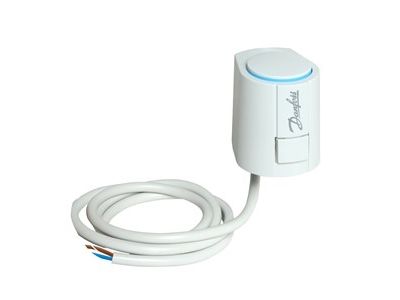

Danfoss ABN-FBH 230V NC, IP54, White, CE, 230 V, 50/60 Hz, 44 mm
Item no.: [7350818] | Manufacturer: Danfoss | Model no.: 193B2147 | EAN: 5702420066219
Remote stock (5-7 days)
The item is in a remote warehouse, delivery time is 5-7 business days. More info
Shipping 15,00 - GLS
EUR
31,49
ex. VAT 25,19
Total incl. delivery
46,49
The function requires that you are logged in. Create a user and use our smart list system to keep track of future purchases, regular purchases or wish lists.
Create user
Login
Create user
Login
Send på mail
ABN-Stellantrieb, 230 V, NC (stromlos geschlossen), 1.00 m
Der ABN-FHB Antrieb ist ein thermoelektrischer Stellantrieb zum Öffnen und Schliessen von Ventilen an Heizkreisverteilern von Fussbodenheizungssystemen. Der Antrieb wurde speziell für den gezielten Einsatz in unterschiedlichsten Systemen ent-wickelt. Seine kompakte Bauform, das Design, die Funktionalität sowie seine Flexibilität sind überzeugende Leistungsmerkmale. Ein Ventil-Adapter-Konzept gewährleistet die perfekte Anpassung des Antriebs an fast alle Ventilunterteile und Heizkreisverteiler am Markt.
Der ABN-FBH Antrieb dient zur optimalen Ansteuerung von Ventilen an Heizkreisverteilern. Die Ansteuerung erfolgt durch einen 2-Punkt Raumtemperaturregler oder durch Pulsweiten-Modulation.
Allgemein
Die Stellmechanik des ABN-FBH Antriebes arbeitet mit einem PTC-beheizten Dehnstoffelement und einer Druckfeder. Das Dehnstoffelement wird durch Anlegen der Betriebsspannung beheizt und der integrierte Stößel dadurch bewegt. Die durch die Bewegung entstehende Kraft wird auf den Ventilstößel übertragen und öffnet bzw. schließt somit das Ventil.
Stromlos-zu (Ventil geschlossen)
Bei der Ausführung stromlos-zu wird beim Einschalten der Betriebsspannung - nach Ablauf der Totzeit - das Ventil durch die Stößelbewegung gleichmäßig geöffnet. Durch Abschalten der Betriebsspannung kühlt sich das Dehnstoffelement ab. Nach Ablauf der Verharrzeit wird das Ventil durch die Schließkraft der Druckfeder gleichmäßig geschlossen. Die Schließkraft der Druckfeder ist auf die Schlie߬kraft handelsüblicher Ventile abgestimmt und hält das Ventil im stromlosen Zustand geschlossen.
Ventil-Adapter-Konzept
Das Ventil-Adapter-Konzept gewährleistet die perfekte Anpassung des Antriebs an fast alle Ventilunterteile und Heizkreisverteiler am Markt. Der ABN-FBH Antrieb wird einfach per Steckmontage auf den vorinstallierten Ventiladapter befestigt.
Funktionsanzeige
Über die Funktionsanzeige (Rundum-Anzeige) des ABN-FBH Antriebes ist auf einen Blick erkennbar, ob das Ventil geöffnet oder geschlossen ist.
First-Open Funktion (nur für NC)
Der ABN-FBH Antrieb ist im Lieferzustand durch die First-Open Funktion stromlos geöffnet. Dadurch wird der Heizbetrieb in der Rohbauphase ermöglicht, auch wenn die elektrische Verdrahtung der Einzelraumregelung noch nicht fertig gestellt ist. Bei der späteren Inbetriebnahme wird durch Anlegen der Betriebsspannung (länger als 6 min.) die First-Open Funktion automatisch entriegelt und der ABN-FBH Antrieb ist voll funktionsbereit.
Alternative Version Ausführung: Stromlos-auf (Ventil geöffnet)
Bei der Ausführung stromlos-auf wird durch eine Mechanik die Stößelbewegung umgelenkt, so dass eine genau entgegengesetzte Funktionsweise entsteht.
